导言

本文编辑：@BG4IJK，@BloodBlade

由于 UHF/VHF 通信距离有限，而短波通信不确定性和技术难度较高，因此在互联网诞生后许多 HAM 都试图利用 VoIP 技术，通过互联网来进行通联。常见的互联网语音通联可以分为模拟信号和数字信号两种，这里的模拟和数字是指射频端使用的模式，因为互联网中自然只会传输数字信息。

模拟信号为通过声卡接收电台接收的语音数据，并通过互联网传输，也可以分为聊天室型和远程遥控型，聊天室型多与 VHF 和 UHF 频段的对讲机一同使用，典型的代表有 EchoLink、AllStarLink 和八重洲 Wires-X，不过这些网络在国内并不常见。国内一般选择滔滔、南山等商业网络对讲平台来进行网络通联，但这些软件并非为业余无线电所设计，没有信令响应能力，也不对使用者是否为合法的业余无线电用户进行检查。

这类商业对讲平台除了像正常的模拟 FM 通联容易受到干扰之外，有时还会受到声卡等设备的影响，声音质量并不高。

远程遥控型则常见于全模式电台，这是由于全模式设备通常都有着完善的外部控制功能，可以由计算机操纵大部分功能，而大部分对讲机想要调整频率等设置必须要直接通过机身上的按钮来控制。遥控软件的典型代表由 RCForb、Icom RS-BA1 和 Yaesu SCU-LAN10 等。

大多数情况下，无线电信号是没法直接进入互联网的，因此你需要网关来将其输入互联网。这个网关可以是数字中继台、热点（南山、滔滔将其称为链路）、或干脆将另一部电台连接至计算机等联网设备。然后还要根据实际情况准备各种配件。

现在国内一般提到互联网语音通联实际上都是指直接将数字语音电台的信号原封不动的通过互联网传输。而能接收模拟信号的互联网语音系统一般只用链路来称呼。

# 模拟语音网络

传统的业余模拟语音网络在国内现已十分罕见，现在大多都由基于商用对讲系统搭建的聊天室所取代。

商用对讲系统将网关称之为链路，受商业系统的设计功能限制，链路只能用于在指定的几个网关之间建立固定通路，使用者无法随意切换，这是它相对于 EchoLink 等业余模拟语音网络的缺陷。

模拟网络的好处是模拟对讲机价格远低于数字对讲机，成本十分低廉。

# 数字语音网络

数字语音可以像模拟 FM 设备那样脱离互联网来使用，但大部分 HAM 购入这类设备都仅仅只是看中了它们能够将信号通过互联网传输的能力。

D-Star、YSF 和 DMR 是支持最广泛的设备。如果你还没有数字电台，可以参考数字语音。

MMDVM，全称 Multi-Mode Digital Voice Modem，即多模式数字语音调制调解器，是最常见的网关设备。由于 MMDVM 玩家多使用树莓派等小型设备与热点组合，将它组装成一个小盒子，因此又俗称玩 “盒子”。

使用模拟电台时，机器几乎没有智能的系统，顶多有个亚音和一些信令，所以你发射什么，台友接收的就是什么。而 MMDVM 使用数字模式通信，本身具有一定的复杂度，通联涉及一系列环节，需要在 DMR ID、Brandmeister、树莓派、热点板、数字台、Pi-Star 等各种设备和系统中调整参数，新手很容易晕头转向，因此本文尽可能以通俗易懂的方式帮大家入门。

# 前提条件

因为 MMDVM 对新手有点复杂，建议具备下面所有条件以后再尝试 MMDVM 通联：

有一台电脑，有一个稳定的网络环境，有一定的电脑操作基础。在注册部分账号时，需要科学上网环境。
能够熟练使用手里的电台，轻松用写频软件给自己的手台写频。如果你操作模拟台都感到困难，操作数字机会感到更加困难。
预算 1000 起步。如果完全没入过门，建议多花点钱买质量可靠的新货，不要图便宜买情况不明的二手货，以免遇到各种玄学问题。

# 学习路径

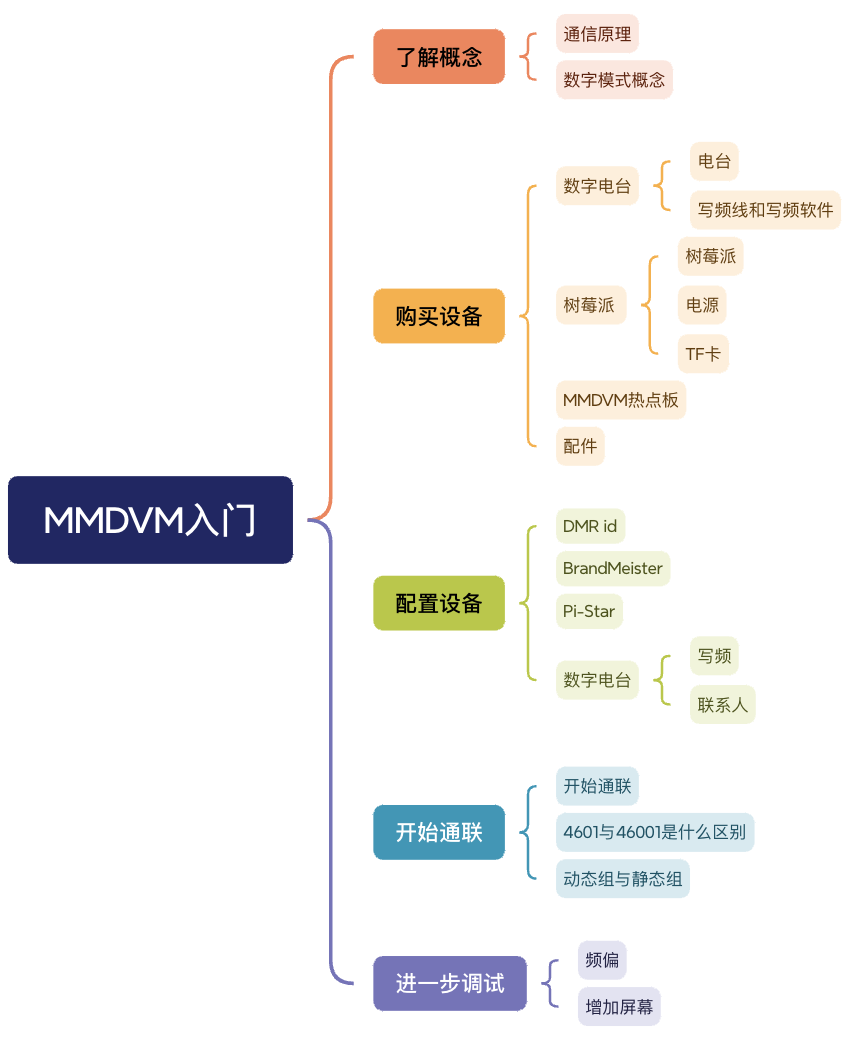

MMDVM 通联需要一系列复杂的初始化操作。整体的学习架构如下图所示：

MMDVM学习架构

本手册将按照这个架构来帮助大家完成准备工作。不过幸运的是，只有第一次的准备工作如此复杂，调好以后，就不需要这些操作了，再次上台都是很容易的。

大家要注意的是，学习操作，重要的是学习操作的目的和思路，具体的操作方法是可以灵活变通的。建议操作时争取先把设备调通，实现基本的通联，对各种东西有了认识，掌握了原理和机制，后续再慢慢优化。

# 直观认识

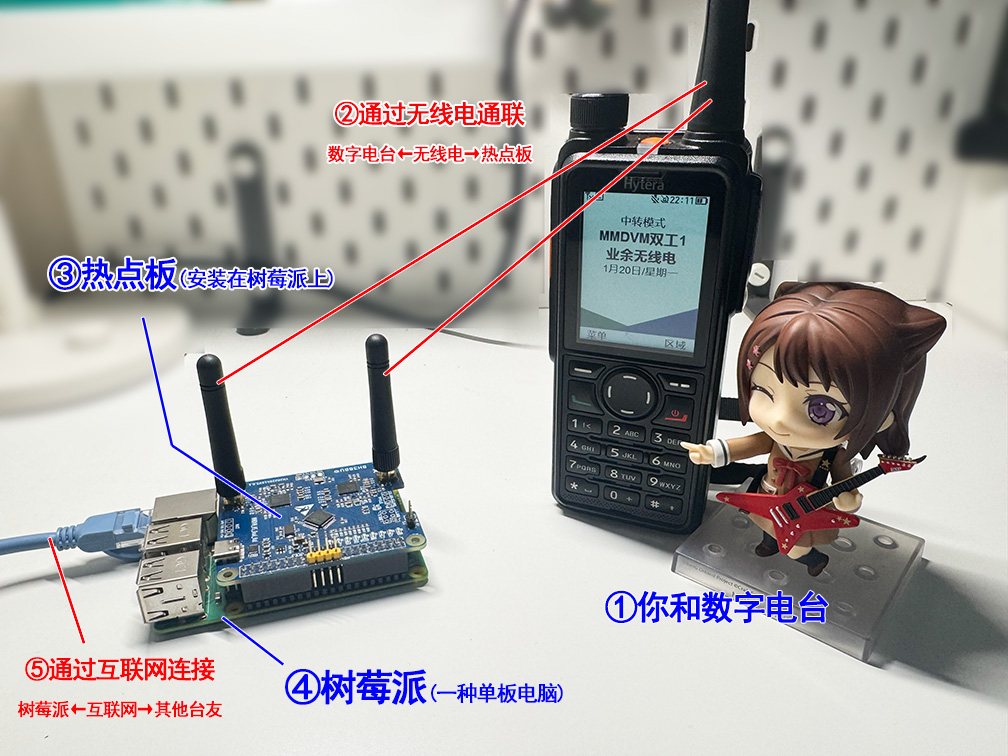

我们通过一张照片来直观地认识一下 MMDVM 是什么样子的：

MMDVM

# 通信原理

你的手台是无线电，热点板相当于一个无线电基站，通过与树莓派连接，实现了无线电信号和网络信号的转换。树莓派与互联网连接，进而实现了与其他台友通联。

当你按下 PTT 进行 CQ 时，将大致发生以下过程：

你的无线电信号以数字模式发射
你的热点板接收到了无线电的信号
热点板和树莓派中有一个系统，能够将无线电信号进行解码，变成网络数据，通过互联网发送到专门的网络服务器中
网络服务器收到这个网络数据之后，向所有守听的台友发送数据，分发至各台友的树莓派中
各台友的树莓派和热点板对网络信号进行编码，以无线电信号形式发射
各台友的数字电台收到无线电信号，播送你的 CQ

以上是尽量通俗的说法，实际情况会更加复杂。

# 扩展

上图是一个比较简陋的组合，但足以讲清 MMDVM 的通联的原理。

只要你动手能力强，你可以按自己的意愿做更多事情，例如：

硬件优化
- 增加 4G 模块，在户外通过 4G 网络联网
- 挂一块屏幕，展示实时通联信息
- 把 “盒子” 做成真正的盒子，配上电池和充电模块，实现随身携带、随时充电，等等。
其他玩法
- APRS (opens new window)
- 复活 BB 机 (opens new window)

# 如果当地有数字中继……

如果你所在地有数字中继，而且数字中继已经联网，那么数字中继就相当于上图的树莓派和热点板，在后续配置中，跟树莓派与热点板有关系的准备步骤就可以省略了。

如果数字中继不联网，那么你打到中继也无法与 MMDVM 上的其他台友通联，还需要自己买树莓派和热点板。

# 太复杂了！能简单一些吗？

# 在线收听

如果你对盒子通联感兴趣，但还没开始做准备，可以先在电脑上听一听台友的通联。具体操作方法：

进入 https://hose.brandmeister.network/ (opens new window) 网站
点击右上角 “Player”
在两个小人的图标右边输入 46001，或者其他感兴趣的频道。

台网活动：

46001（中国大陆）：每周六 20:00~21:00。台网日志可关注微信公众号 CN mmdvm TG46001 查看。
46600（台湾）：每周六 20:30~21:30
91（世界）：UTC 时间每周六 16:00，北京时间每周天 0 点开始，周日 00:06 左右主控会呼叫中国大陆、台湾、香港、新加坡电台报道。活动官网：www.worldwidecheckin.net (opens new window)

# 没有数字对讲机？

没关系，就算没有数字对讲机也完全可以使用普通的安卓手机或者电脑来访问互联网进行通联。在手机或电脑中安装比如 DroidStar (opens new window) 或 PA7LIM 开发的 BlueDV (opens new window) 就可以连接到通联常用的网络中，前者可以使用盗版的 AMBE 声码器，不花费一丝额外成本，而后者则必须在电脑上插入正版的 AMBE 解码芯片才能处理语音信号。

参见申请 DMR ID 到使用手机接入台网 (opens new window)（作者 BG7QWH）

只需要准备一个安卓手机，根据你想用的模式注册即可。或者干脆不注册，直接使用呼号访问 YSF 反射器网络。不需要购买树莓派或热点板，也无需使用数字电台通联。

这两个软件除了能让你不用无线电直接进行互联网通联之外，也可以代替 MMDVM Host，让你直接用电脑或者手机来操作热点板。

# 联网数字中继

如果当地有联网数字中继，可直接上中继。建议与当地台友确认中继的具体参数，然后再上台。

# 南山对讲

46001 组在南山对讲上有链路连接，需要注册一个 DMR ID 和一个 BM 账号之后，凭 BM 里的 key 进行呼叫。
