QSL卡片

本文编辑：@BG4IJK, @BloodBlade

QSL 卡片是通联的证明。关于 QSL 卡片介绍，可阅读《业余无线电通信》书中内容。

在没有计算机和互联网的时代，QSL 卡片是参加比赛、获取奖状的重要凭证。 但现在上述功能都被效果更好的数字证书系统所取代，当前的 QSL 卡片只是 HAM 文化的一环，自由发挥即可。

# 卡片的内容

通常情况下，QSL 卡片应至少包含以下信息，以及填写以下信息的空间：

  • 你的呼号
  • 对方呼号
  • 日期 DATE、时间 TIME
  • 频率 FREQ、模式 MODE、双方信号报告 RST
  • （可选）你的电台、天线、发射功率、地理分区或位置

卡片不宜使用国旗国徽，如果想加入代表中国的象征，建议使用 CRAC 的 logo，代表自己是中国 HAM 并且热爱祖国。CRAC 标志的高清素材可从官方网站 (opens new window)下载。另外注意 logo 可以加，但是不要随意修改 logo 内容。

# 卡片设计

卡片设计可分为两个阶段，分别是卡片图片部分的设计和卡片本身的排版。

# 卡图设计

因为大多数 HAM 都使用位图软件来处理图片，因此首先需要注意的是原始图像的尺寸和像素密度。 尺寸很好说，至少要大于卡片本身的大小。 因为 QSL 卡片中的图片通常是完全覆盖整张卡片的，而印刷设备和切割设备很难做到精确对齐，因此图片需要略大于所需尺寸，这样在切割之后才不会留下白边。 大多数 QSL 卡片使用小型明信片的尺寸，即 140mmx90mm，也可以根据想法或者需要来选择其他的尺寸和形状。

由于人眼的识别能力在大约 300DPI（即每英寸的点的数量）左右，因此像素密度至少应选择 300DPI 及以上，具体的像素比例可以根据你的设计来计算。 假如选择了更低的像素密度，那最终的成品会变得模糊，事后也很难修改，所以需要在最初就把尺寸和 DPI 设置好。

当然如果用矢量图软件就无所谓了。

# 颜色模式

现在大多数图片都是在电脑中设计，而电脑显示器使用 RGB 模式来显示颜色，其原理与彩色印刷使用的 CMYK 颜色完全相反（RGB 为增加颜色，CMYK 为减去颜色），因此最好在设计阶段就考虑到打印所使用的 CMYK 颜色系统。 二者的关系为：青色（Cyan）会吸收红色（Red）、品红色（Magenta）吸收蓝色（Blue）、黄色（Yellow）吸收绿色（Green）。而 K 最初是指 Key plate，用于在印刷时进行定位。 理论上，CMY 三种颜色叠加可以形成黑色，但由于现实物质对光线的吸收和反射并不完美，且完全对齐三种颜色十分困难，容易使黑色部分的边缘变成彩色的，因此选择纯黑色来打印定位点，同时为画面中需要黑色的部分提供纯正的黑色。 同样的，因为不存在完美的吸收率和反射，因此 CMYK 能够调和出的颜色数量远小于 RGB，因此两者无法进行 1:1 映射，即不存在将 RGB 格式的色彩无损转换为 CMYK 格式的方法。 此外，CMYK 也受到印刷设备、颜色批次、纸张、调色师傅等等影响，很难完全保证每次打印都能完全一致。

如果对颜色准确性要求极高，或者要使用 CMYK 无法展现的颜色的话，除了 CMYK 之外还有另一种方法，即专色。 专色不是由其他颜色调和而成，而是直接生产为所需颜色。为了描述这些颜色，通常使用潘通公司的颜色编号来表示。 由于专色成本很高，有需要的话可以自行了解。

一些印刷行业出身的 HAM 可能会从印刷层面考虑，建议 “将设计软件调整为 CMYK 颜色系统”。但实际上这在设计层面来看会引出其他问题， 例如 Krita 的文档中指出 (opens new window)： 由于 CMYK 本就是不精确的色彩系统，且 CMYK 具有多种不同组合，将软件的色彩模型设置为 CMYK 会从源头上就为颜色选择带来问题。 因此，在设计时，软件自身应采用 RGB 模式，但只使用能够在目标 CMYK 色彩空间中可用的颜色。 现在常见的图片处理和设计软件都提供了色彩校样功能，使用该功能可以让你在 RGB 中进行设计，同时随时模拟 CMYK 印刷，乃至各种光线和纸张等情况的实际颜色。 使用该功能，既可以在显示器中使用准确的颜色来进行设计，也可以轻易的避免使用 CMYK 无法打印出的颜色。

对于照片来说，摄像机传感器是依据 RGB 颜色来制作的，不过照相机的 RAW 格式可以提供各种额外参数以供后期处理。 通过在拍摄时记录各种环境参数、拍摄同一环境中的色卡等操作，可以生成相应的颜色校准文件。依据此文件即可将拍摄的照片还原为准确的色彩。

当然，色彩管理本身就是一个十分复杂的系统，如果想要仔细了解的话，也可以参考 Krita 文档的色彩管理章节 (opens new window)。

如果只是找了一个现成的图片来加入设计中，那恐怕就必须要经历颜色转换的步骤了。 遗憾的是，由于 RGB 所能展现的颜色大于 CMYK 所能展现的颜色，因此不存在能够完美转换的办法。

不过 QSL 卡片并非是如同《Designed by Apple in California》一般非常挑剔的印刷品，实施非常严格的色彩管理体系并没有很大的必要。 具体要做到什么程度，还是要看个人的需求了。

# 卡片排版

虽然在图片处理软件中就能一口气设计好整个 QSL 卡，不过只使用它们设计图片，然后将其导入到专门的排版软件中进行布局可以事半功倍。 这是因为排版软件和图片设计软件不同，它们直接使用现实中的尺寸作为基础，而非图片设计软件中的像素点。这可以让你更容易且直观的调整 QSL 卡片中各个元素的位置。 甚至还可以直接在显示器中显示出实际的大小，让你可以直接看到打印出来的效果（或者干脆把尺子放在显示器上测量和调整）。 而且它们还提供了一些更方便印刷的功能，例如可以直接在输出文件中添加裁剪、出血等标记。 同时也像设计软件一般提供了丰富的颜色管理、校样等功能。作为最终成品的上一步，它们的设置要比图片设计软件更贴近于实际的输出设备。

除了作为业界标准的 Adobe InDesign 之外，这里也推荐同样广泛使用的开源排版软件 Scribus (opens new window)。 比起其他闭源产品，Scribus 使用 XML 格式来存储内容，它可以更容易与其他程序交互。 例如使用 Scribus Generator (opens new window) 搭配一些通联日志软件，可以实现批量生成 QSL 卡片，不用手动填写内容了。

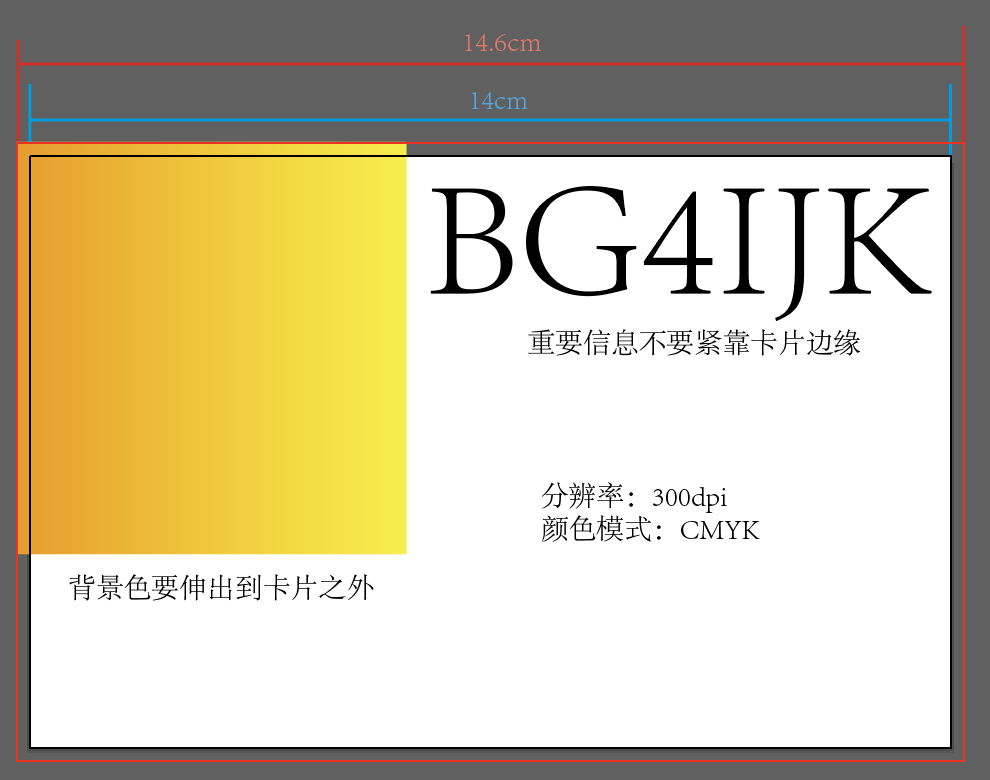

在排版时，除了设置纸张大小之外，还一定要设置好出血和边距的距离，通常选择 2-3mm。 出血距离会使得设计稿和实际打印的尺寸略大于设计尺寸。而边距会让可用尺寸略小于设计尺寸。 设置这两者的目的是因为印刷通常是将多个要打印的内容拼接在一张更大的纸张中，然后进行切割分离。 而切割纸张的设备很难做到十分精确，而且印刷设备正反面也有可能对不齐。所以对于要覆盖到卡片边缘的内容（如卡图）需要超出设计尺寸，并在最后切掉。 而不需要完全覆盖到边缘的内容需要离边缘大于边距距离，否则的话出现切割误差会非常难看，甚至有可能被切除一部分。 即使设计和纸张一样大，印刷设备也很难让纸张完全对齐可印刷的区域，因此仍然有必要设置出血和边距。

卡片排版问题

你可以在排版软件中导入上一步中设计的图片、并加入各种文字、表格以及简易的矢量图，并调整他们的位置和尺寸。对于 QSL 卡片来说，Scribus 提供的文字编辑和表格功能就足够使用了。

虽然使用了排版软件，不过实际上并不需要利用它进行拼板操作，只要将最后的成品导出 PDF 格式（如果对方支持的话，软件自身的格式是更好的选择）然后交给印刷厂来进行拼板处理就可以了。

下面直接给出一些可参考的台友经验设计：

论坛内也有台友可以制作卡片和印章，具体联系方式请搜索功能来查找。

# 印刷

全球范围来看，大部分 HAM 都是用自己的打印机甚至手绘制作 QSL 卡片的，不过国内印刷厂产能充足，可以以更低的价格得到更高的印刷质量。 虽然如此，还是建议先找个彩色打印机，或者随便找附近的图文广告店进行试印，确认效果无误后再交付正式印刷，避免模糊、偏色、内容错误、要素缺失等问题。

如果打算用家用打印机打印，那需要注意几点：

  • 喷墨打印机：激光打印机需要将纸张在机器内紧密的卷曲，因此打印出的卡片会出现较大程度的弯曲，而且激光打印机也很难兼容厚纸张。
  • 进纸厚度：家用打印机可能难以进入较厚的纸张，一般最多只能使用 200g 左右的普通纸，不过相片纸密度较大，可能 300g 也可以使用。不过一些型号打印机可以打开特定的盖子来提供加厚的进纸模式。
  • 染料墨水：家用打印机的彩色墨水通常使用染料墨水（Dye，水溶性墨水），这种墨水不易堵塞，且色彩鲜艳，但是缺点是不防水且不利于长期保存；而黑色墨水多是不溶于水的颜料墨水（Pigment），因此在设计层面上尽量使用黑白色是更好的选择。
  • 精确度：家用打印机的精确度不如工业印刷机，更容易出现颜色不一致、边缘出现影子等情况，此外，正反面也有可能对齐程度较差。

当然家用打印机的一些缺点是可以通过设计层面来进行规避的。

还有一种较为折衷的办法，即由印刷厂打印卡片的主体部分（图片、表格等），对方而呼号、时间、频率等信息自行打印，这种方式叫套打（不是套印）。这样既避免了家用打印机印刷效果差，也免去了手动填写内容的麻烦。 不过这种做法建议在设计时留出更大一些的空位，减轻第二次打印时卡片没有对准导致产生的错位情况。如果你打算这样做，且目前手头没有打印机或者打印机进不去已经印好的卡片，那可以选择使用廉价的针式打印机来打印信息。

当然也可以选择用贴纸打印机打印信息直接贴在卡片背面。

# 卡片用法

  • 当你成功通联，或者成功收听后，可填好信息并向对方邮寄卡片。如果希望对方尽快回卡，建议在邮寄同时额外提供一张邮票。
  • 当你收到对方邮寄的卡片后，你需要确认你的通联日志，然后给对方回卡。
  • 如果并未通联，但是想交换卡片，例如线下活动，或者 HamCQ 换卡，不要寄空白卡片。应在卡片上标记 “eyeball QSO”，表示该卡片不是通联所得。

如需查询对方地址，可去 qrz.cn 和 qrz.com（需要注册账号）寻找。由于 qrz.cn 网站已几乎无人维护，建议去 qrz.com 查询信息。

查询时需留意对方 qrz 页面中是否有特殊要求，例如有些友台不接受纸质卡片，有的要求先联系再发卡，有的则会要求发给指定的代理人，务必遵守对方提出的要求。

# 卡片局

当通联数量加大以后，特别是全球通联，邮寄会变成一件很麻烦的事，这时可找专门的卡片局服务，例如 HamCQ 卡片工作组 (opens new window)。

如果对方并未要求直邮，或明确允许发到卡片局，可到 IARU 官网 (opens new window)查询对应国家的卡片局地址，往卡片局邮寄。

如果其他国家台友把给你的卡片寄到了国内的卡片局，可参考 CRAC 关于卡片局各区分局负责人及各省联络站联系人的通告 (opens new window)寻找联系方式。

# eQSL

如果对方明确拒绝收发纸质卡片，可以通过 eQSL 和电子邮件发送卡片，例如 eQSL.cc (opens new window)。

# 赠品

# 关于寄信

虽然寄信的操作很简单：把卡片放到信封里，封好口，写上地址，贴上邮票，扔进邮筒，OK。但实际上寄信还有很多讲究，建议参考论坛相关讨论：

# 整活玩法

QSL 卡片不必是卡片，也可以是……

# 在样式上整活

# 在方式上整活
